雙排球式（02系列）

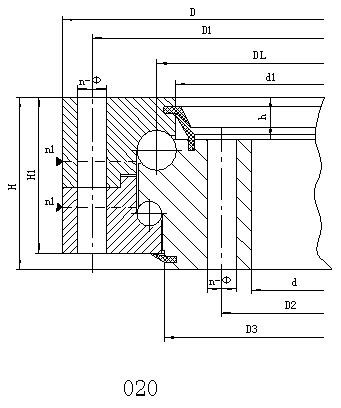

雙排球式回轉支承（02系列）——無齒式 結構特點、性能、適用范圍 雙排球式回轉支承具有三個座圈，鋼 球和隔離塊可直接排入上下滾道，根據受力狀況，安排了上下兩排直徑不同的鋼球。這種開式裝配非常方便，上下圓弧滾道的承載角都為90°，能承受很大的軸向 力和傾翻力矩。當徑向力大于0.1倍的軸向力時滾道須特殊設計。雙排球式回轉支承的軸向、徑向尺寸都比較大，結構緊固。特別適用于要求中等以上直徑的塔式 起重機，汽車起重機等裝卸機械上。 序號 無齒式 DL mm 外型尺寸 安裝尺寸 結構尺寸 參考 重量 kg D mm d mm H mm D1 mm D2 mm n mm n1 mm H1 mm h mm 1 020.25.500 616 384 106 580 420 20 18 4 96 26 100 2 020.25.560 676 444 106 640 480 20 18 4 96 26 115 3 020.25.630 746 514 106 710 550 24 18 4 96 26 130 4 020.25.710 826 594 106 790 630 24 18 4 96 26 140 5 020.30.800 942 658 124 898 702 30 22 6 114 29 200 6 020.30.900 1042 758 124 998 802 30 22 6 114 29 250 7 020.30.1000 1142 858 124 1098 902 36 22 6 114 29 300 8 020.30.1120 1262 978 124 1218 1022 36 22 6 114 29 340 9 020.40.1250 1426 1074 160 1374 1126 40 26 5 150 39 580 10 020.40.1400 1576 1224 160 1524 1272 40 26 5 150 39 650 11 020.40.1600 1776 1424 160 1724 1476 45 26 5 150 39 750 12 020.40.1800 1976 1624 160 1924 1676 45 26 5 150 39 820 13 020.50.2000 2215 1785 190 2149 1851 48 33 8 178 47 1150 14 020.50.2240 2455 2025 190 2389 2091 48 33 8 178 47 1500 15 020.50.2500 2715 2285 190 2649 2351 56 33 8 178 47 1700 16 020.50.2800 3015 2585 190 2949 2651 56 33 8 178 47 1900 17 020.60.3150 3428 2872 226 3338 2962 56 45 8 214 56 3300 18 020.60.3550 3828 3272 226 3738 3362 56 45 8 214 56 3700 19 020.60.4000 4278 3722 226 4188 3812 60 45 10 214 56 4200 20 020.60.4500 4778 4222 226 4688 4312 60 45 10 214 56 4700
序號
無齒式 DL mm
外型尺寸
安裝尺寸
結構尺寸
參考 重量 kg
D mm
d mm
H mm
D1 mm
D2 mm
n
mm
n1 mm
H1 mm
h mm
1
020.25.500
616
384
106
580
420
20
18
4
96
26
100
2
020.25.560
676
444
640
480
115
3
020.25.630
746
514
710
550
24
130
020.25.710
826
594
790
630
140
5
020.30.800
942
658
124
898
702
30
22
6
114
29
200
020.30.900
1042
758
998
802
250
7
020.30.1000
1142
858
1098
902
36
300
8
020.30.1120
1262
978
1218
1022
340
9
020.40.1250
1426
1074
160
1374
1126
40
150
39
10
020.40.1400
1576
1224
1524
1272
650
11
020.40.1600
1776
1424
1724
1476
45
750
12
020.40.1800
1976
1624
1924
1676
820
13
020.50.2000
2215
1785
190
2149
1851
48
33
178
47
1150
14
020.50.2240
2455
2025
2389
2091
1500
15
020.50.2500
2715
2285
2649
2351
56
1700
16
020.50.2800
3015
2585
2949
2651
1900
17
020.60.3150
3428
2872
226
3338
2962
214
3300
020.60.3550
3828
3272
3738
3362
3700
19
020.60.4000
4278
3722
4188
3812
60
4200
020.60.4500
4778
4222
4688
4312
4700
軸承保持架對整個滾動軸承的適用性有很大的影響，其主要的用途是：使?jié)L動體相互之間保持合適的距離，防止相鄰滾動體之間的直接接觸，以將磨擦和因此而產生的熱保持在至低的水平
轉盤軸承的廣泛應用要求生產行業在產品設計上不斷創新產品形式、改進產品性能，由于其主要性能與產品材質選擇有著密切的聯系，因而在制造選材上有著多重考量。如，結合轉盤軸承的工作條件選擇材料，常溫下工作的轉盤軸承，采用鉻軸承鋼。工作溫度高于150℃低于250℃也采用鉻軸承鋼，但要經過特殊的熱處理（需200℃或300℃回火）
