單排四點接觸球式回轉支承（HS）

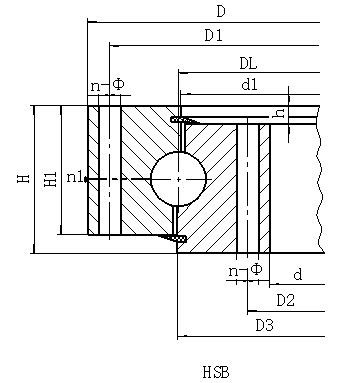

單排四點接觸球式回轉支承(HS系列)——無齒式 結構特點、性能、適用范圍 單排四點接觸球式回轉支承由兩個座圈組成，結構緊湊、重量輕、鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力和傾翻力矩?；剞D(zhuǎn)式輸送機、焊接操作機、中小型起重機和挖掘機等工程機械均可選用。
序號 無齒式 DL mm 外型尺寸 安裝尺寸 結構尺寸 參考 重量 kg D mm d mm H mm D1 mm D2 mm n mm n1 mm D3 mm d1 mm H1 mm h mm 1 HSB.25.625 725 525 80 685 565 18 18 3 626 624 68 12 100 2 HSB.25.720 820 620 80 780 660 18 18 3 721 719 68 12 120 3 HSB.30.820 940 705 95 893 749 24 20 4 821 818 83 12 210 4 HSB.30.880 1000 760 95 956 800 24 20 4 881 878 83 12 230 5 HSB.30.1020 1170 875 95 1120 930 24 22 4 1021 1018 80 15 300 6 HSB.30.1220 1365 1075 120 1310 1130 36 24 6 1221 1218 105 15 450 7 HSB.35.1250 1400 1090 120 1350 1150 36 26 6 1251 1248 105 15 520 8 HSB.35.1435 1595 1278 120 1535 1335 36 26 6 1436 1433 105 15 610 9 HSB.35.1540 1720 1360 140 1660 1420 42 26 6 1541 1538 122 18 732 10 HSB.35.1700 1875 1525 140 1815 1585 42 29 6 1701 1698 122 18 844 11 HSB.40.1880 2100 1665 160 2030 1740 48 32 6 1881 1878 140 20 1400 12 HSB.40.2115 2325 1900 160 2245 1980 48 32 6 2116 2113 140 20 1600 13 HSB.40.2370 2600 2146 180 2520 2220 48 32 6 2371 2368 158 22 2100 14 HSB.40.2600 2835 2365 180 2750 2450 54 36 6 2601 2598 158 22 2400 15 HSB.50.2820 3085 2555 200 3000 2640 54 36 6 2822 2818 178 22 3400 16 HSB.50.3120 3400 2840 200 3310 2930 54 36 6 3122 3118 178 22 4000 17 HSB.50.3580 3920 3240 240 3820 3340 60 40 6 3582 3578 218 22 6700 18 HSB.50.4030 4370 3690 240 4270 3790 66 40 6 4032 4028 218 22 7700 19 HSB.50.4540 4860 4210 240 4760 4310 72 40 6 4542 4538 218 22 8760 注： 1、n1為潤滑油孔數，均布：油杯M10×1 JB/T7940.1-TB7940.2. 2、安裝孔n-Φ可改用螺孔；齒寬b可改為H-h。 滾動軸承理論上能承受的恒定徑向載荷（恒定軸向載荷），在該載荷的作用下基本額定的壽命為100W轉，軸承的基本額定動載荷體現軸承的耐滾動疲勞的能力。 在當下對轉盤軸承的設計選擇取決于載荷、剛度、轉速、尺寸和旋轉靈活性等諸要求，而考慮到實際應用的各方面因素，用戶與轉盤軸承制造廠家共同對設計目標和轉盤軸承適用性進行探討，有助于在成本更低和保證無故障工作的前提下，使系統的性能達到至優化。 一般用于承受徑向、軸向和力矩載荷的吊桿柱軸承，其安裝配置采用兩套球或滾子回轉支承沿軸間隔設置這種配置形式是通過將兩套轉盤軸承在軸上較遠距離設置來獲得更高的力矩載荷能力。
序號
無齒式 DL mm
外型尺寸
安裝尺寸
結構尺寸
參考 重量 kg
D mm
d mm
H mm
D1 mm
D2 mm
n
mm
n1 mm
D3 mm
d1 mm
H1 mm
h mm
1
HSB.25.625
725
525
80
685
565
18
3
626
624
68
12
100
2
HSB.25.720
820
620
780
660
721
719
120
HSB.30.820
940
705
95
893
749
24
20
4
821
818
83
210
HSB.30.880
1000
760
956
800
881
878
230
5
HSB.30.1020
1170
875
1120
930
22
1021
1018
15
300
6
HSB.30.1220
1365
1075
1310
1130
36
1221
1218
105
450
7
HSB.35.1250
1400
1090
1350
1150
26
1251
1248
520
8
HSB.35.1435
1595
1278
1535
1335
1436
1433
610
9
HSB.35.1540
1720
1360
140
1660
1420
42
1541
1538
122
732
10
HSB.35.1700
1875
1525
1815
1585
29
1701
1698
844
11
HSB.40.1880
2100
1665
160
2030
1740
48
32
1881
1878
HSB.40.2115
2325
1900
2245
1980
2116
2113
1600
13
HSB.40.2370
2600
2146
180
2520
2220
2371
2368
158
14
HSB.40.2600
2835
2365
2750
2450
54
2601
2598
2400
HSB.50.2820
3085
2555
200
3000
2640
2822
2818
178
3400
16
HSB.50.3120
2840
3310
2930
3122
3118
4000
17
HSB.50.3580
3920
3240
240
3820
3340
60
40
3582
3578
218
6700
HSB.50.4030
4370
3690
4270
3790
66
4032
4028
7700
19
HSB.50.4540
4860
4210
4760
4310
72
4542
4538
8760
